DHI-HY-BD1 – đầu báo khói tia chiếu (Beam Detector)
DHI-HY-BD1 là đầu báo khói tia chiếu hồng ngoại dạng phản xạ, được thiết kế cho các không gian lớn, trần cao và ít vách ngăn.
Thiết bị hoạt động theo nguyên lý giám sát sự suy giảm cường độ tia hồng ngoại trên một quãng đường dài.
DHI-HY-BD1 là giải pháp thay thế hiệu quả cho hàng loạt đầu báo khói điểm trong các công trình quy mô lớn.
Khi nào cần dùng đầu báo tia chiếu thay vì đầu báo khói thường?
Trong các không gian rộng và trần cao, việc lắp đặt nhiều đầu báo khói điểm gặp nhiều hạn chế.
Chi phí thi công, bảo trì và độ phức tạp tăng lên đáng kể.
DHI-HY-BD1 được thiết kế để giải quyết chính xác bài toán này.
- Nhà xưởng, kho bãi diện tích lớn
- Sân bay, nhà ga, nhà thi đấu
- Nhà máy có trần cao và không gian mở
- Không gian ít vách ngăn, khó bố trí đầu báo điểm
Thay vì nhiều đầu báo nhỏ lẻ, chỉ cần một hoặc vài đầu báo tia chiếu để giám sát toàn bộ không gian.
Điều này giúp tối ưu chi phí đầu tư và vận hành lâu dài.
Nguyên lý hoạt động – phát hiện khói trên quãng đường dài
DHI-HY-BD1 phát ra một tia hồng ngoại hướng về gương phản xạ.
Tia phản xạ quay trở lại đầu thu, tạo thành một đường quang học ổn định.
Khi có khói xuất hiện, cường độ tia bị suy giảm và thiết bị phát tín hiệu báo động.
- Phát hiện khói trên đường quang dài
- Phù hợp với cháy âm ỉ trong không gian lớn
- Cảnh báo sớm trước khi lửa bùng phát mạnh
Thiết bị có khả năng giám sát chiều dài quang học từ 10 m đến 100 m.
Đây là khoảng cách mà đầu báo khói điểm không thể bao phủ hiệu quả.
Bản chất địa chỉ và khả năng tích hợp hệ thống
DHI-HY-BD1 tương thích với giao thức báo cháy địa chỉ của Dahua.
Thiết bị có thể kết nối trực tiếp vào hệ thống báo cháy địa chỉ.
Trong các hệ thống khác, đầu báo cũng có thể sử dụng ở chế độ relay.
| Tiêu chí | DHI-HY-BD1 |
|---|---|
| Kiểu đầu báo | Đầu báo khói tia chiếu phản xạ |
| Giao tiếp | Giao thức địa chỉ Dahua hoặc relay |
| Chiều dài quang học | 10 – 100 m |
| Sự kiện cảnh báo | Báo cháy và báo che khuất |
Khả năng tích hợp linh hoạt giúp DHI-HY-BD1 phù hợp cả dự án mới và dự án cải tạo.
Đây là điểm mạnh khi triển khai trong thực tế.
Thuật toán thông minh – chống nhiễu và giảm báo giả
DHI-HY-BD1 được tích hợp thuật toán nhận dạng khói dựa trên mạng nơ-ron.
Thuật toán này giúp thiết bị phân biệt khói thật với các yếu tố gây nhiễu.
Thiết bị ít bị ảnh hưởng bởi ánh sáng mặt trời hoặc nguồn sáng mạnh.
- Chống nhiễu ánh sáng tự nhiên
- Ổn định trong môi trường công nghiệp
- Giảm báo giả do điều kiện môi trường
Ngoài ra, thiết bị còn sử dụng thuật toán bù trôi nhiều cấp.
Điều này giúp bù ảnh hưởng của bụi bẩn tích tụ theo thời gian.
Hiệu chỉnh và độ nhạy – linh hoạt theo từng công trình
DHI-HY-BD1 hỗ trợ cả hiệu chỉnh tự động và hiệu chỉnh thủ công.
Việc căn chỉnh tia chiếu được thực hiện nhanh chóng trong quá trình lắp đặt.
Thiết bị cho phép điều chỉnh 3 mức độ nhạy khác nhau.
- Hiệu chỉnh tự động khi khởi động
- Hỗ trợ căn chỉnh thủ công khi cần
- 3 mức độ nhạy cho các điều kiện khác nhau
Khả năng điều chỉnh linh hoạt giúp thiết bị thích ứng với nhiều môi trường.
Điều này đặc biệt quan trọng trong nhà xưởng hoặc kho bãi.
Nguồn cấp, dòng tiêu thụ và độ ổn định
DHI-HY-BD1 sử dụng nguồn DC 24V.
Thiết bị được thiết kế với mức tiêu thụ điện rất thấp.
Điều này giúp hệ thống báo cháy vận hành ổn định trong thời gian dài.
- Dòng giám sát ≤ 1 mA
- Dòng hoạt động ≤ 2.5 mA
- Phù hợp hệ thống nhiều thiết bị
Mức tiêu thụ thấp là lợi thế lớn khi triển khai số lượng lớn.
Giảm tải cho nguồn trung tâm và tăng độ tin cậy hệ thống.
Lắp đặt, chiều cao và phạm vi bảo vệ

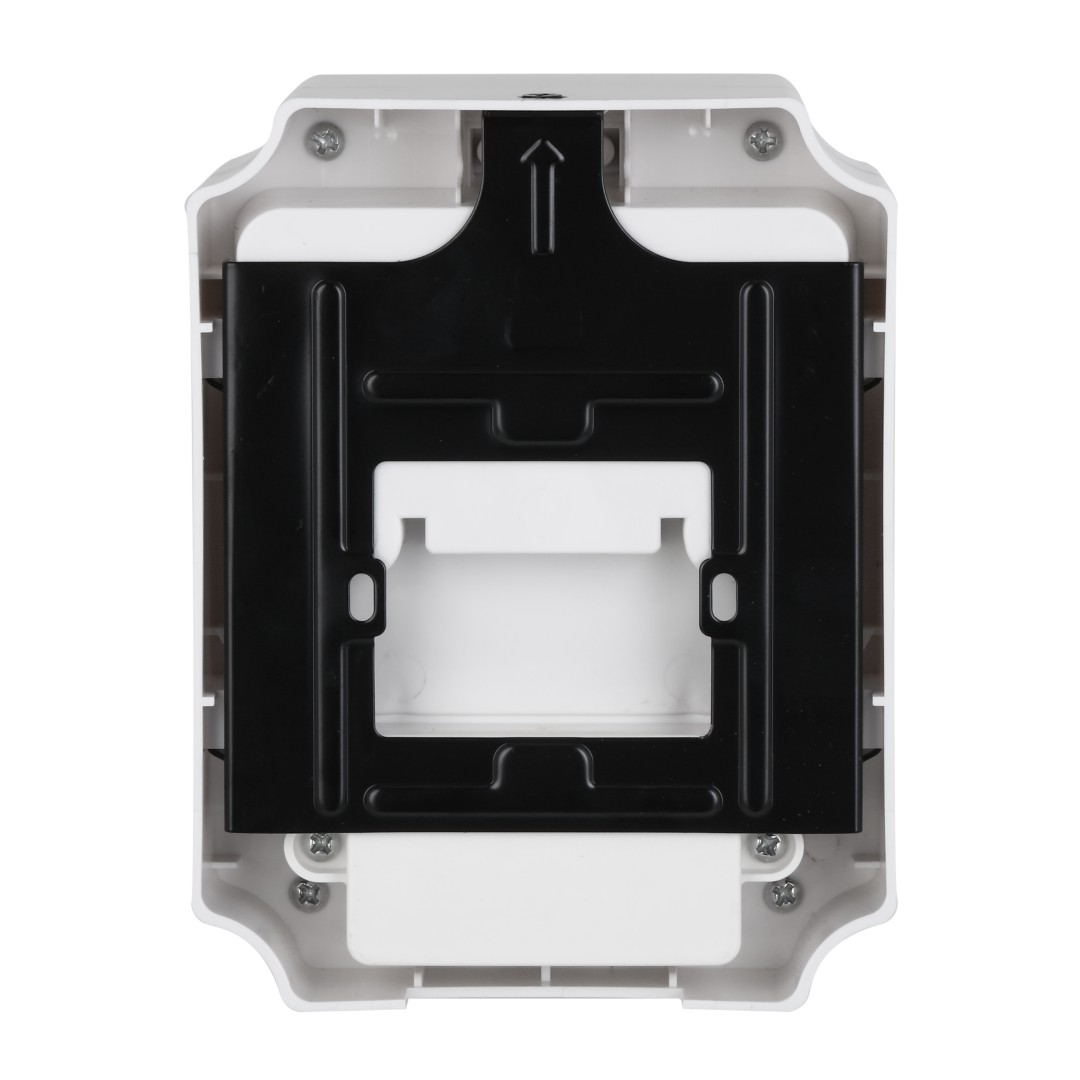

DHI-HY-BD1 được thiết kế để lắp đặt trên tường.
Thiết bị phù hợp với không gian có chiều cao từ 6 m đến 12 m.
Trong một số trường hợp đặc biệt, có thể lắp ở độ cao tối đa 20 m.
| Hạng mục | Thông tin |
|---|---|
| Chiều cao lắp đặt | 6 – 12 m (tối đa 20 m) |
| Bán kính bao phủ | 4.7 m tại khoảng cách 100 m |
| Độ lệch hướng quang học | ±0.5° |
Thiết bị đạt chuẩn bảo vệ IP65.
Có thể sử dụng trong môi trường bụi và ẩm nhẹ.
Thiết kế, độ bền và tiêu chuẩn
DHI-HY-BD1 có vỏ ngoài màu trắng, thiết kế chắc chắn.
Kích thước thiết bị phù hợp cho lắp đặt cố định lâu dài.
Sản phẩm đạt chứng nhận CE theo công bố của nhà sản xuất.
| Hạng mục | Thông tin |
|---|---|
| Kích thước | 117 × 152 × 85.5 mm |
| Mức bảo vệ | IP65 |
| Nhiệt độ làm việc | –10°C đến +55°C |
| Độ ẩm | ≤ 95% RH, không ngưng tụ |
DHI-HY-BD1 là lựa chọn phù hợp cho các công trình yêu cầu giám sát cháy trên diện tích lớn.
Thiết bị giúp giảm số lượng đầu báo, tối ưu chi phí và đơn giản hóa bảo trì.
